一、應用背景

煤炭在堆放過程中，與空氣中的氧氣發生反應，放出熱量。在煤堆的某些特殊位置，煤氧復合作用放出的熱量大于其向外部環境放出的熱量，煤的溫度就會逐漸升高，最終演化為大幅度熱值損耗乃至自燃。

煤場管理中,自熱、自燃現象普遍存在,煤堆自熱、自燃不僅浪費能源增加發電成本而且自燃產生的一氧化碳、二氧 化硫等有害氣體嚴重的污染環境。隨看堆場摻燒制度的不斷推廣和普及,堆場所使用的煤種、產地和來源越來越多,燃料管理工作越來越復雜,面臨諸多挑戰,其中煤堆發熱自燃現象越來越嚴重,傳統的人工煤溫巡檢和燒舊存新制度越來越不適應當前煤場現狀,無法有效遏制煤堆發熱自燃現象。

二、監測方案

現狀是：人工巡檢是現在通行的作法,但是靠一兩個工人扛2米的溫度計巡邏根本達不到有效測量密度,熱電阻插入煤堆需要幾分鐘才可以測量準確,而且煤場很多地方行走不便,煤場環境惡劣,有斗輪機等大型設備作業,安排太多的人測溫也非常不安全;還有堆場使用紅外溫槍或熱成像設備,該類設備都只能測量表面溫度,煤堆自熱自燃主要從內部開始,所以達不到使用目的,導致選型失敗。所以現場明知防自熱自燃的重要性,卻無可奈何。

山東科瑞電力設備有限公司設計的方案是利用插入式無線測溫探桿，通過利用探桿式無線測溫傳感器，桿體長度2.5-3米根據煤堆高度定制，桿體內置上中下（間隔1米左右）三個測溫點，可以對煤堆上部，中部和底部進行溫度監控，通過高頻率數據采集及時了解煤堆內部溫度情況，一旦出線溫度過高或者溫升變化過大可及時采取相應措施處理，可有效防止煤堆自然事故，減少損失。

三、系統組成

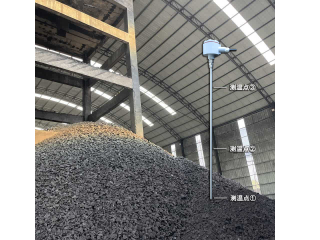

探桿式無線測溫傳感器

技術參數

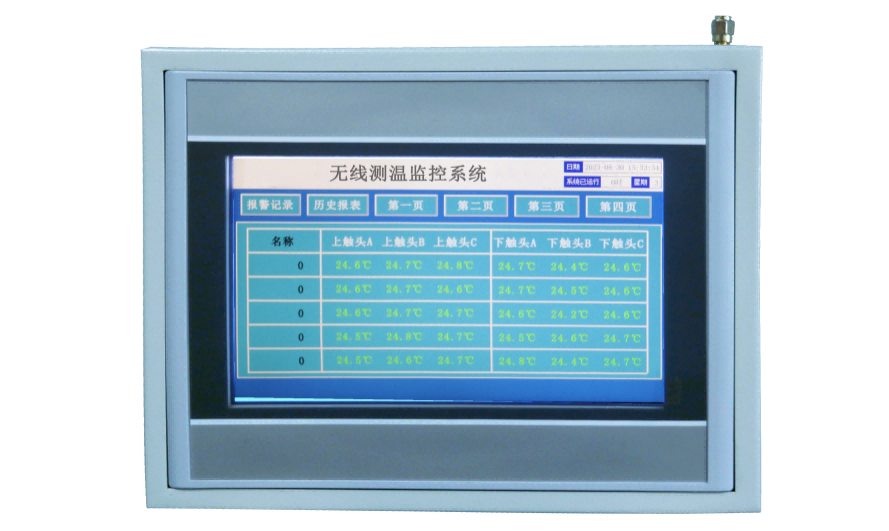

壁掛式觸摸屏無線測溫主機

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控后臺，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

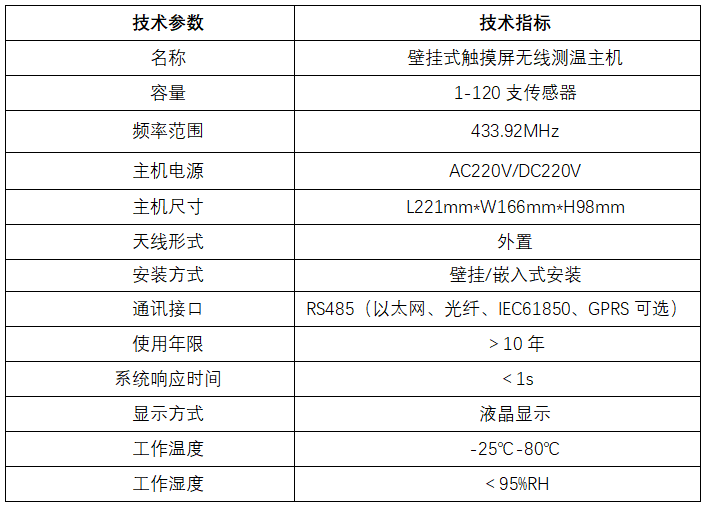

主要功能及技術參數
