概述：

開關柜的內部過熱現象已成為開關柜使用中的常見問題，由于開關柜體的密閉性，在一些負荷較重的地區，存在開關柜的溫升超標問題。閉式高壓開關柜的一次設備分布在3 個相互獨立的隔室內，分別是開關室、母線室、出線室。由于發熱點在密封柜內，運行中的柜門禁止打開，值班人員無法通過正常的監視手段發現發熱缺陷。開關柜的溫升超標，直接影響設備的安全穩定運行，而且，過熱問題是一個不斷發展的過程，如果不加以控制，過熱程度會不斷加劇，并對絕緣件的性能及設備壽命產生很大的影響。

因此，電力設備測溫越來越得到大家的認可和重視，溫度指標也將成為電力系統監測的重要數據，山東科瑞電力有限公司開發了低壓柜無線測溫系統。它是工業的神經，它延長我們的視線，它十分接近隱患點。由此，我們可以提前感知，采取措施，降低避免事故。

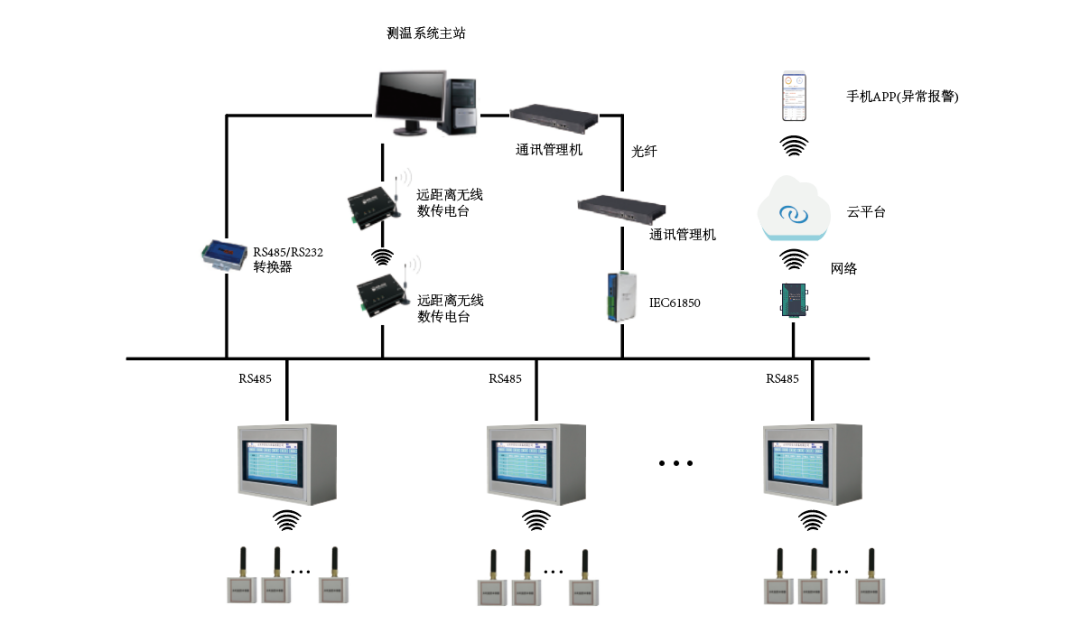

一、無線測溫系統結構

無線測溫系統由無線溫度傳感器、無線測溫主機及后臺監控軟件等組成。

二、無線測溫系統介紹

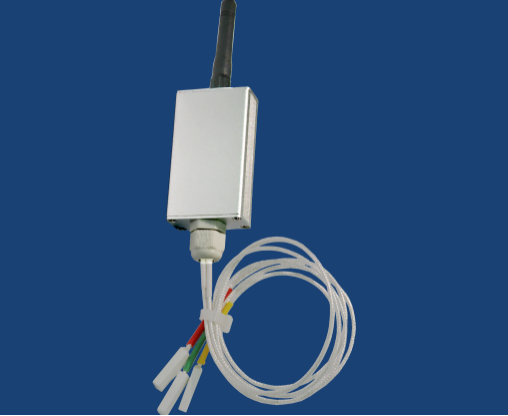

2.1 引線式無線測溫傳感器

我司自主研發的引線式無線測溫傳感器采用鋰電池供電，無需布線，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綗o線測溫主機。

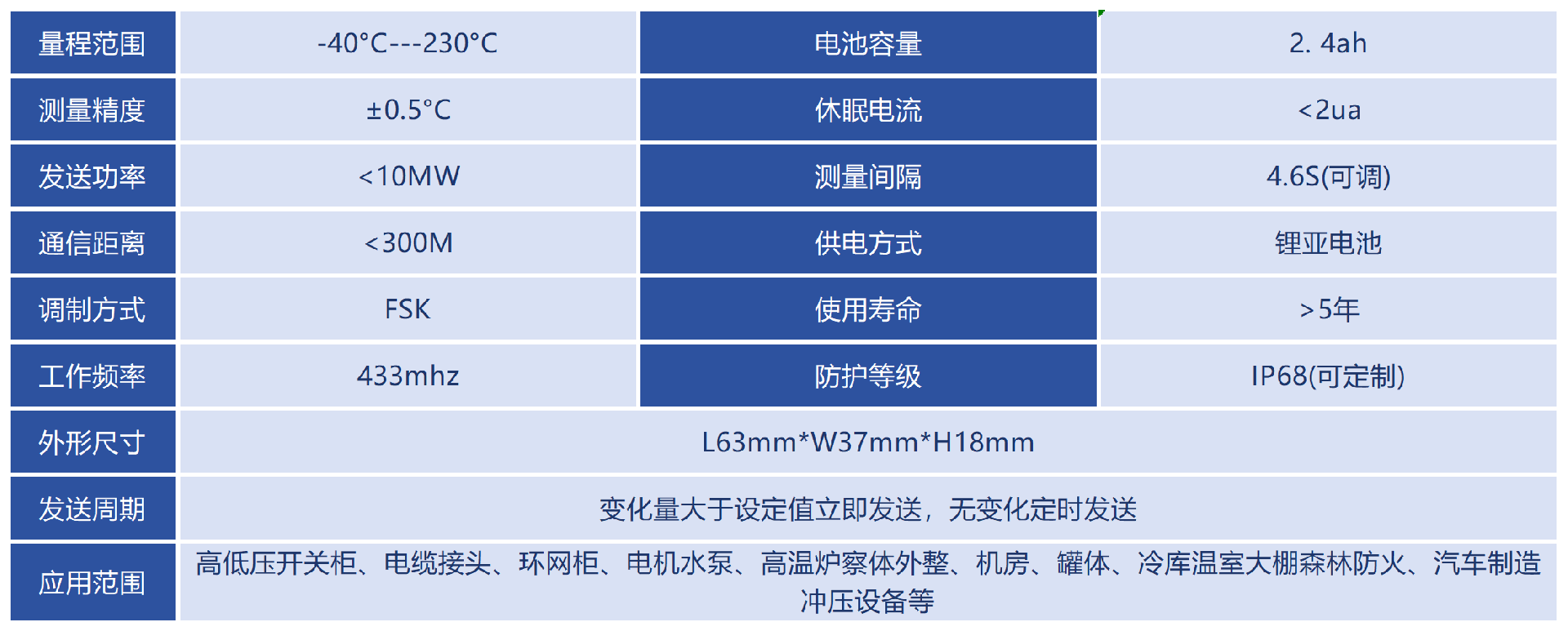

性能指標

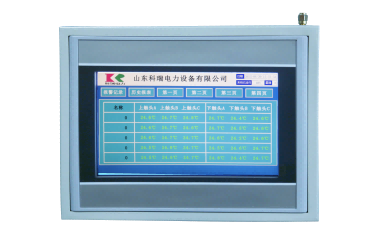

2.2壁掛式觸摸屏無線測溫主機

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控后臺，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

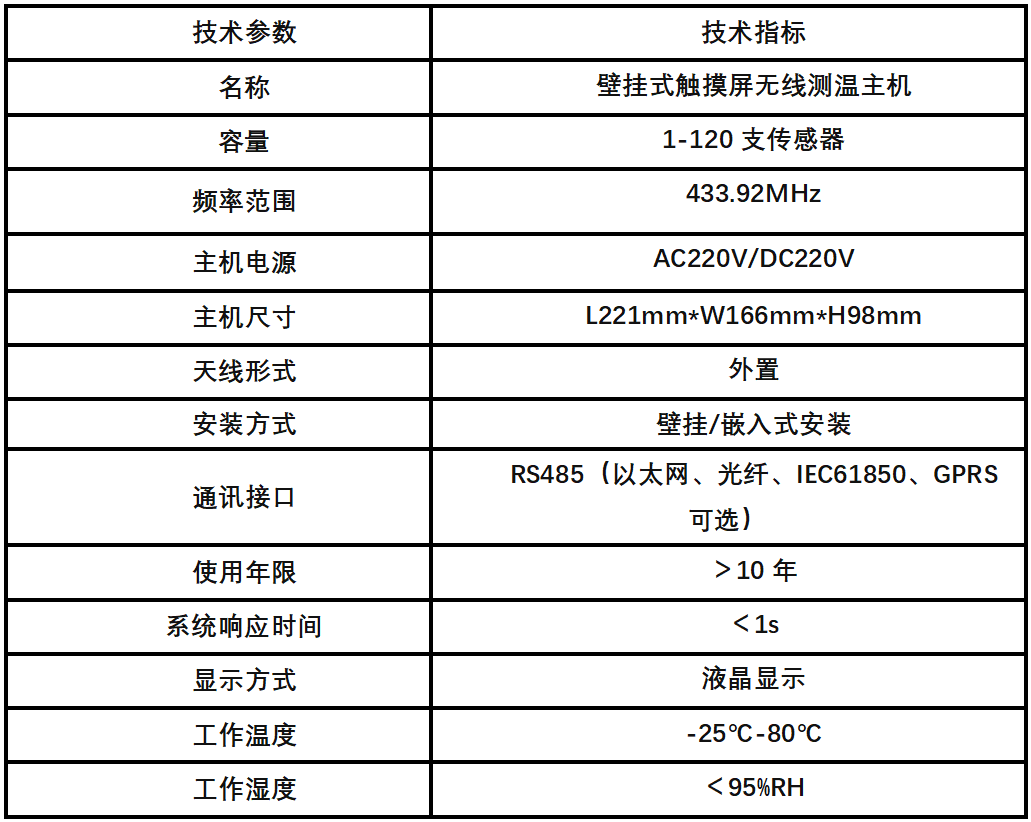

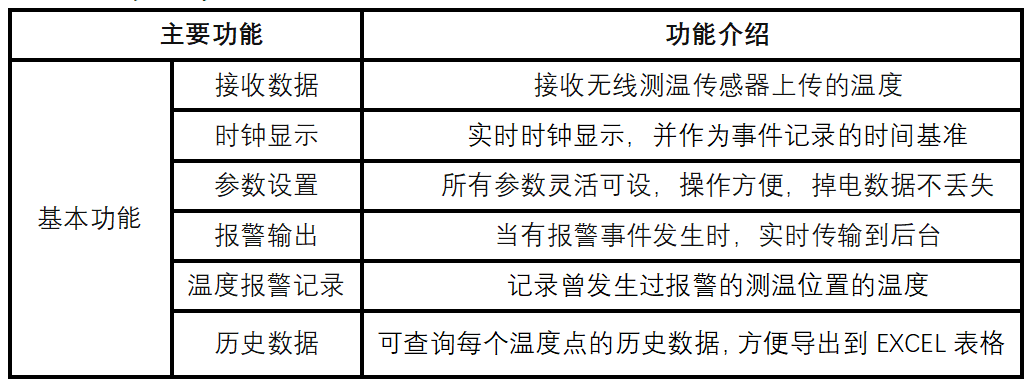

主要功能及技術參數

2.3 監控軟件

后臺在線監測軟件由通訊模塊，監控模塊，組態設計模塊組成。通過該軟件，可查詢歷史記錄，曲線，報警窗口彈出，打印等。

主要功能如下：

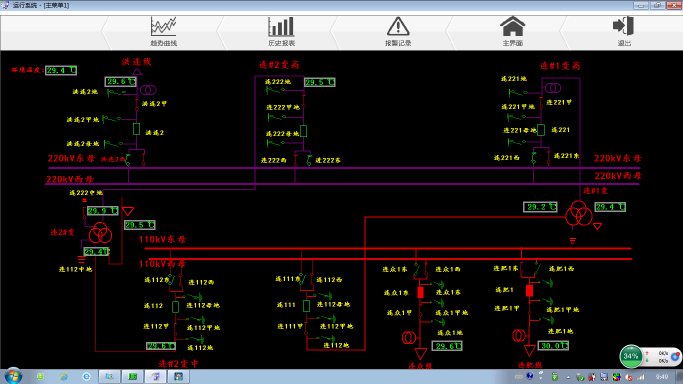

（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（2）溫度監測：在監控系統上集中顯示被測各點的溫度值。

（3）報警功能：實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能。

（4）故障顯示：被測設備溫度點的位置非正常工作時顯示故障。

（5）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（6）權限管理：可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。

（7）遠程通信：系統提供 RS485 總線通訊方式，以滿足遠程通信。

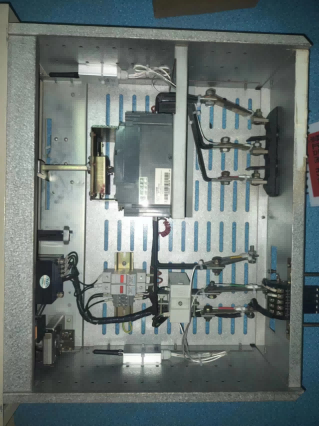

三、無線溫度傳感器安裝

通過扎帶固定于被測位置或就近位置，保證傳感器感溫觸頭與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

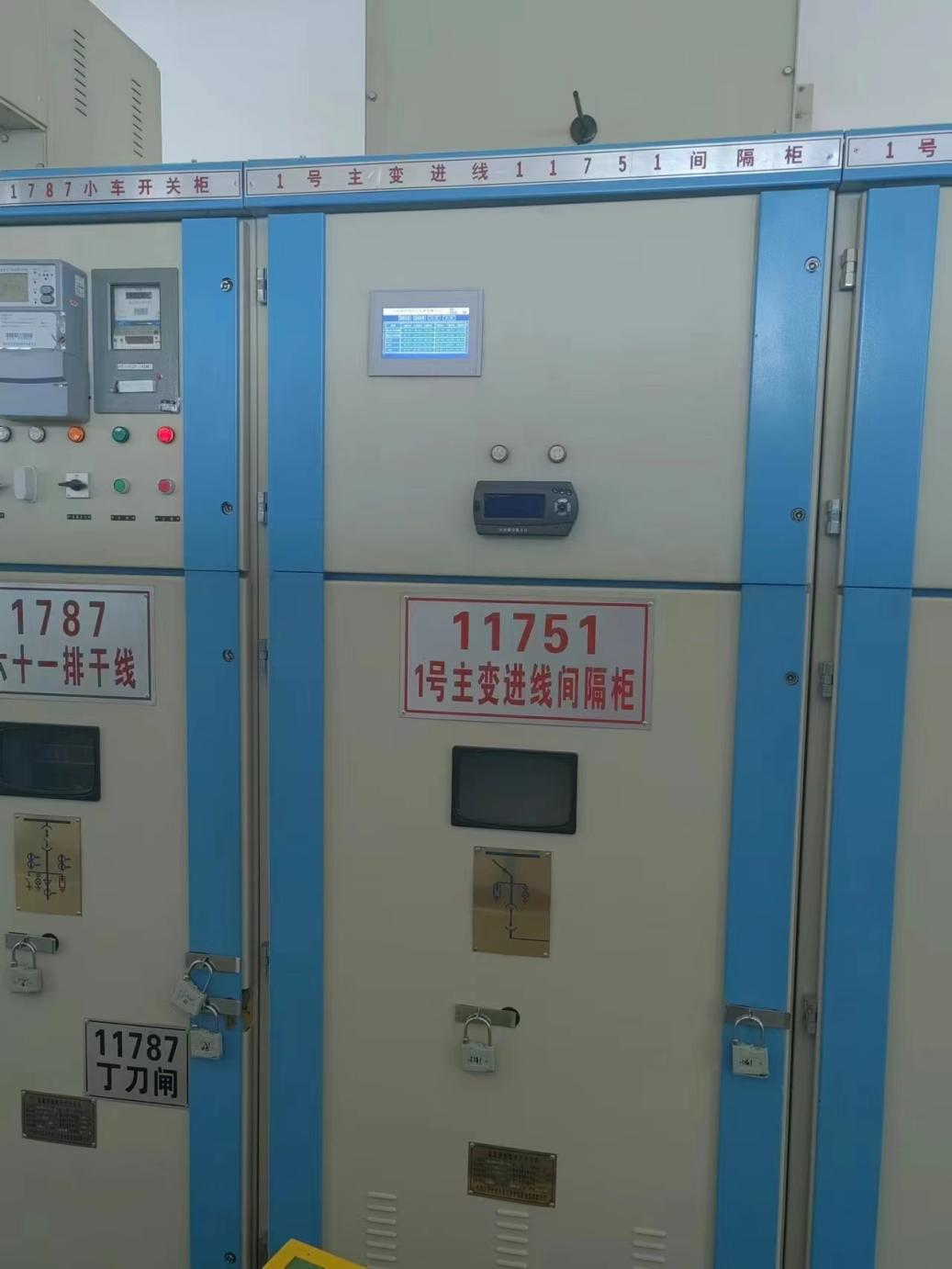

四、測溫主機安裝

根據現場傳感器分布數量安裝在配電室墻上或提前在配電柜開孔鑲嵌在柜子上，用以接收并顯示傳感器數據，記錄報警數據，并通過RS485有線通信或網絡上傳到后臺監控軟件。
