一、背景

電力變壓器是電力系統中重要的電氣設備之一，其運行狀況對電力系統安全可靠運行關系極大。據相關資料統計，1990－1999年間110kV及以上變壓器的平均事故率約為0.69%。其中因繞組超溫運行，導致絕緣老化，變壓器繞組擊穿、燒毀事故占有相當大比例。對于油浸式變壓器，其壽命實際主要是固體絕緣（纖維紙）的壽命。促使絕緣老化的主要因素是溫度、水分和氧氣，其中在變壓器帶負載時，熱效應的作用最為突出?？梢哉f熱效應是變壓器老化的決定性因素。也就是說變壓器繞組絕緣的熱老化速度與繞組的熱點溫度有關。

DL／T572—1995《電力變壓器運行規程》規定，變壓器的上層油溫一般不得超過95℃。上層油溫如果超過95℃，變壓器繞組的溫度就要超過繞組絕緣物的耐熱強度，從而加速絕緣物的老化。故變壓器運行中，一般規定了85℃這個上層油溫的界限。

以往測量變壓器溫度都是人工使用紅外測溫儀測量，這種測量方法不僅增大了工作強度，測量的時候容易受到環境影響造成數據不準，溫度超標工作人員也無法第一時間得知。采用我公司自行研發的無線測溫系統不僅能夠省時省力數據準確，在變壓器溫度超標時監控后臺能夠進行聲光報警，以便工作人員及時處理，減小損失。

二、系統組成

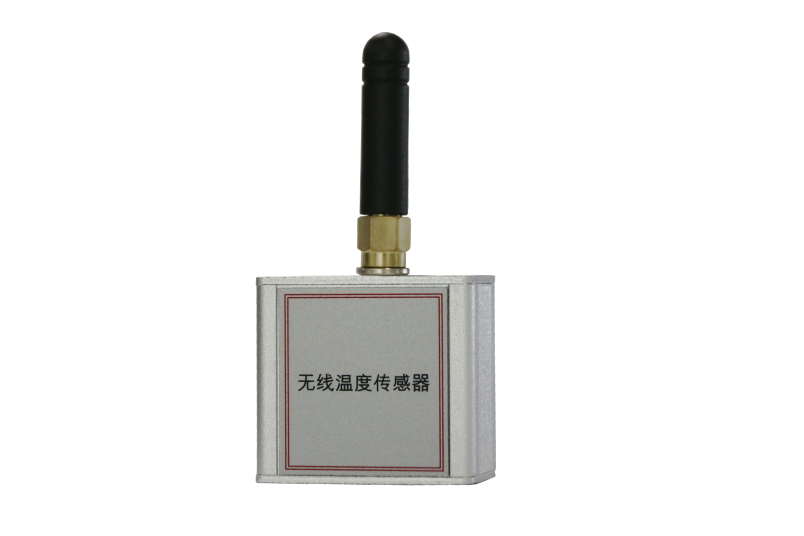

有源無線測溫傳感器

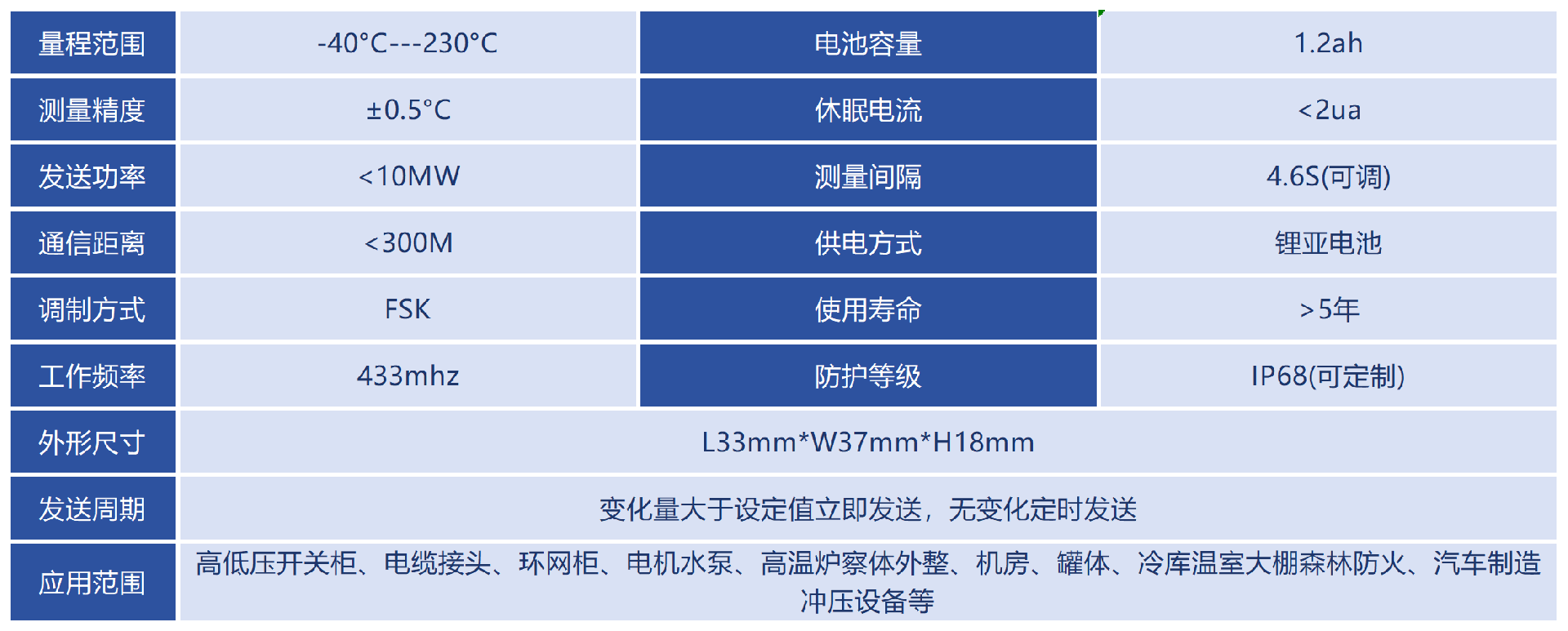

技術參數

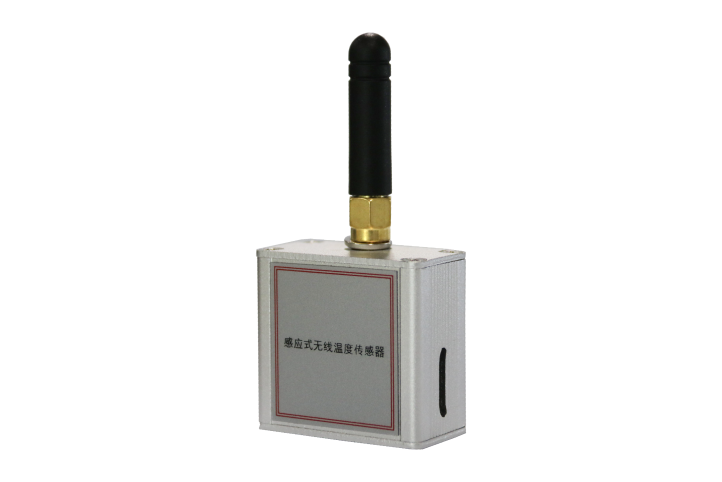

無源無線測溫傳感器

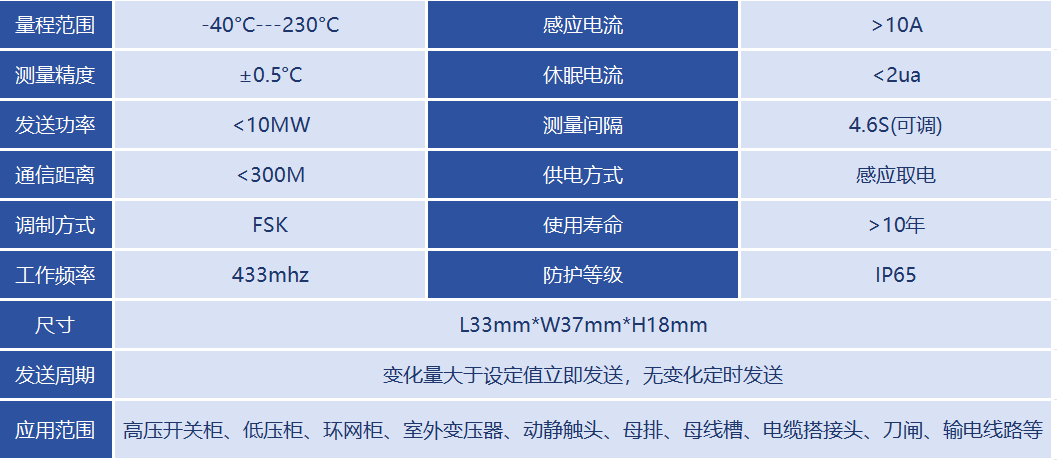

技術參數

壁掛式鑄鋁無線測溫主機

用于接收無線溫度傳感器發射的無線數字信號, 通過顯示屏顯示當前所測溫度。同時上傳到監控后臺，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

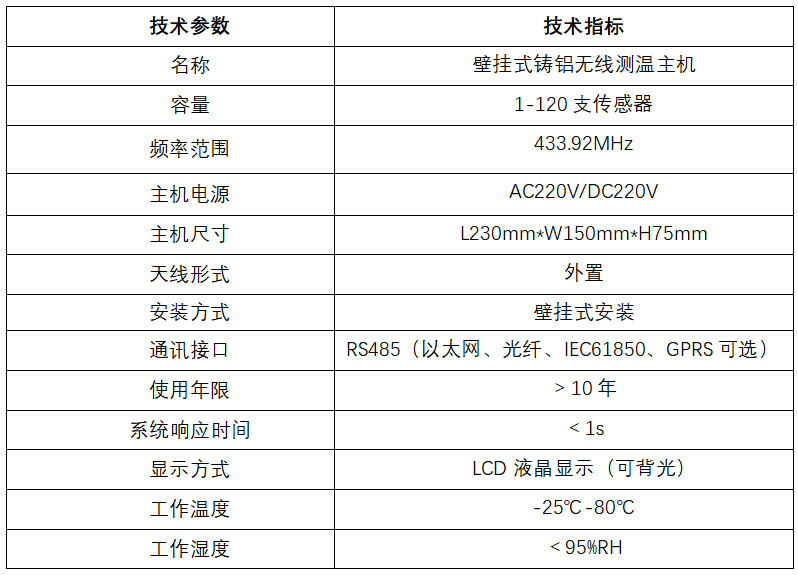

技術參數

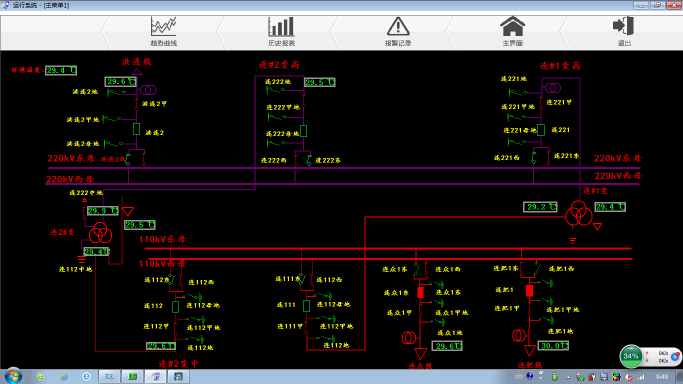

后臺軟件

后臺監控軟件可以顯示所有溫度點進行排列展示，可以按照車間名稱、柜子名稱等進行分頁展示。當溫度達到報警值時軟件界面自動彈出發熱點位置的信息，必須在值班人員確定之后才能取消報警。

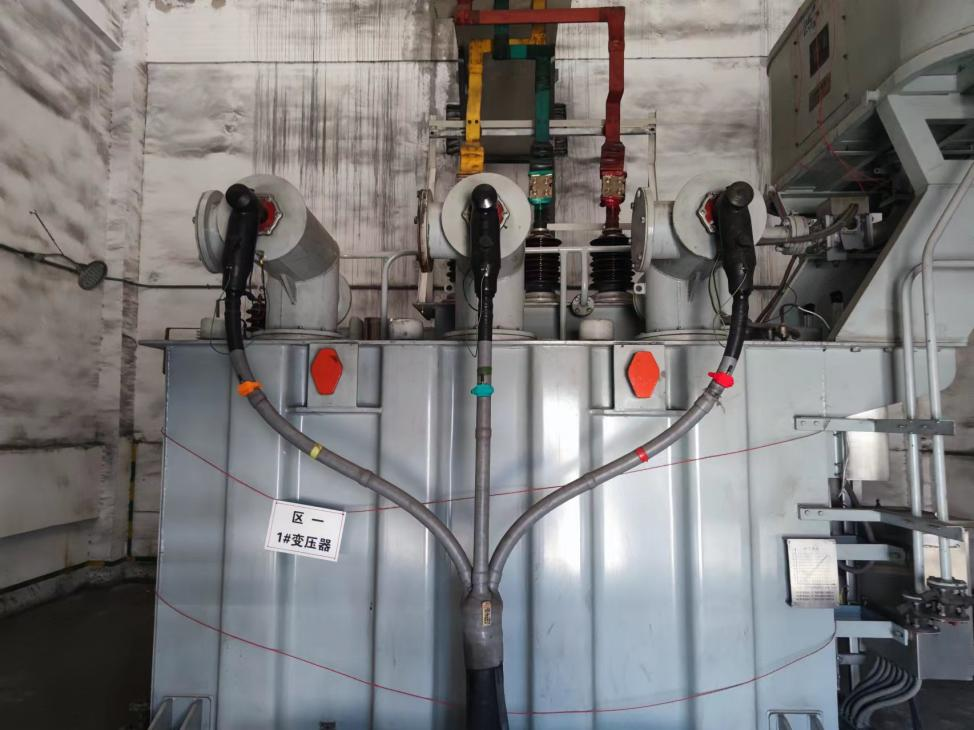

三、安裝圖片
