1 電機振動的原因

電機本體、機座和它的負載一起構成一個復雜的機械系統,這個系統可能以其固有頻率自由振動,也可能以多種頻率強迫振動,振動會產生過高的噪聲或機械上逐漸損壞，以致?lián)p壞電機。因此需對電機振動產生的原因進行分析研究并達到監測預防的目的。根據電機的制造原理及結構和運行特性,可從以下幾方面分析振動的原因。

1.1 定子鐵芯對轉子與定子間作用的響應電動機的定子通過三相電流產生旋轉磁場,閉合的轉子繞組(鼠籠條)在旋轉磁場的作用下因產生拖動性的電磁轉矩而旋轉,此時定子繞組會受到相應的電磁力作用,該電磁力是電流分布、氣隙與端部磁場分布的函數。當電流分布改變時,產生作用力的諧波分量也會改變,而當其頻率與定子鐵芯固有振蕩頻率相近時,就會產生振動。對發電機而言,在不對稱負載時,會出現負序電流，產生有害的交變力矩作用,在轉軸及定子機座上,引起 100 Hz的振動。另外,定子繞組在定子鐵芯槽內受到多種機械力作用,線棒通過電流時線棒本身及上下層線棒間和相鄰槽內線棒的端線間會產生 100 Hz 的交變電磁力若線棒在槽內固定不好,將使線棒向槽壁壓緊,并產生共振。

1.2 定子端部繞組對作用在繞組導體上電磁力的響應

電機端部繞組的結構布局呈“喇叭”狀，其剛度較低,而柔性較大,運行中由于轉子繞組端部漏磁場的作用,定子繞組端部和轉子間會產生作用力其方向是把定子繞組向外推。由于漏磁場的存在定子繞組和鐵芯之間產生的電磁力把端部繞組推向鐵芯。而在端部線棒之間，當同相相鄰兩線棒電流同方向時,其相互作用力使它們相互擠壓靠攏；而當隔相相鄰線棒流過的電流方向相反時,則互相推開,在上下層繞組端部之間產生的徑向電磁力作用在端箍和綁繩上。上述作用力將使繞組端部產生振動，在歷次機組大修中都發現發電機端部不同程度有墊塊松動端部固定螺絲脫落和絕緣引水管磨損等現象。

1.3 轉子動力學分析

電動機轉子一般為鼠籠式或繞線式，又可分為剛性轉子和柔性轉子。剛性轉子可以看成是一個等值的偏心質量繞軸旋轉,柔性轉子一般是細長直徑受到限制的發電機轉子。

1.3.1剛性轉子

當轉子在高速下旋轉,由于離心力作用發生中心偏移,會產生磁通氣隙不均勻,感應電流大小、方向不規則,產生的電磁力大小也不同。電機轉子籠型繞組除了承受熱應力、電磁力和離心力外,還受到加速和制動時所產生的切向應力在導條出槽口部分受到切向力而產生彎矩,很容易造成轉子鼠籠條發生斷條,從而產生電機的振動。

1.3.2 柔性轉子

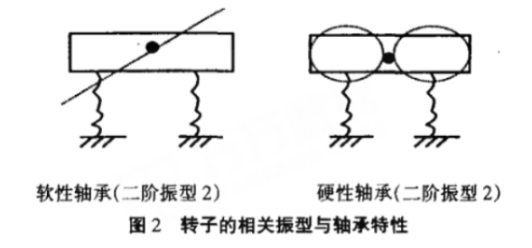

汽輪發電機轉子特別長且直徑相對較小,發電機轉子與汽輪機轉子聯結后,構成彈性 -慣性扭轉振動系統。而發電機與鍋爐、汽輪機、電網相互關聯，因此會產生強迫扭振，這種振動可能是電氣原因造成的,也可能是機械系統造成的。例如:并聯運行的發電機,當機組與系統(電網)并列時,頻率不等會出現拍振電壓,產生拍振電流,其有功分量對發電機而言時正時負，制動轉矩和驅動轉矩交替出現,作用在轉子上使發電機產生振動。電動機轉子一般和機械負載連接,當機械負載的轉軸中心與電機轉子中心不正(即偏心)時,會產生單邊磁拉力造成電動機轉子受力不均而發生振動。3B 小機 B 油泵電動機就是由于泵體中心與電動機轉子中心不正造成振動大而損壞軸承。另外,電機轉子振型也與支撐它的軸承特性有關(大多數電機的軸承可看成是硬性軸承),如圖1所示圖中軸承為硬性軸承與軟性軸承兩種情況下的一階振型。當轉子受到的交變高次諧波頻率接近于轉子固有的高頻振蕩頻率時會發生如圖 2舉例的二階及以上的高階振型。

1.4 軸承振動分析

在電機運行中,作用在軸承上的力將引起軸承座與轉子的相對振動和軸承座本身的絕對振動,這種作用無論是滾動軸承還是滑動軸承都會發生。

1.4.1 滾動軸承

由于結構上的原因,滾動軸承產生一種固定頻率的振動,由于它的油膜很薄,轉子軸和軸承座之間的相對移動很小,除固定頻率外還可能存在著由于滾動軸承本身的彈性變形所引起的頻率更高的振動，以及軸承內外圈的自振頻率振動還有因軸承磨損而發生的不規則振動。

1.4.2滑動軸承

在滑動軸承中,軸是由高壓油泵打進來的潤滑油膜所支撐的,由軸的傳動帶人到軸與軸承之間形成，油膜不穩定會導致潤滑油的渦動和起泡，使軸承產生非正常的反應。而產生油膜不穩定的因素很多,負載不穩定、轉軸中心不正等都會造成油膜穩定的變化。
